ডিপ গ্রুভ বল বিয়ারিং ক্লিয়ারেন্স: শ্রেণীবিভাগ, কোড এবং অ্যাপ্লিকেশন এলাকা

যন্ত্রপাতির সূক্ষ্ম বিশ্বে, গভীর খাঁজ বল বিয়ারিং-এ সঠিক অভ্যন্তরীণ ক্লিয়ারেন্স মসৃণ, দীর্ঘ-অপারেশন এবং অকাল সিস্টেম ব্যর্থতার মধ্যে পার্থক্য করতে পারে।

গভীর খাঁজ বল বিয়ারিংগুলি বিশ্বের সর্বাধিক ব্যবহৃত ধরণের বিয়ারিংগুলির মধ্যে রয়েছে, যা তাদের বহুমুখিতা এবং দক্ষতার জন্য বিখ্যাত। যাইহোক, তাদের কর্মক্ষমতা একটি সমালোচনামূলক কিন্তু প্রায়ই উপেক্ষিত ফ্যাক্টরের উপর নির্ভর করে: অভ্যন্তরীণ ক্লিয়ারেন্স।

এই ছাড়পত্র-ঘূর্ণায়মান উপাদান এবং রেসওয়ের মধ্যে অভ্যন্তরীণ স্থানের পরিমাণ-একটি মৌলিক ডিজাইনের প্যারামিটার যা ভারবহন জীবন, শব্দ, তাপমাত্রা এবং সামগ্রিক মেশিন কার্যকারিতাকে সরাসরি প্রভাবিত করে। সঠিক ছাড়পত্র নির্বাচন করা একটি বিলাসিতা নয়; এটি সর্বোত্তম কর্মক্ষমতা জন্য একটি প্রয়োজনীয়তা.

ভারবহন অভ্যন্তরীণ ক্লিয়ারেন্স বোঝা

অভ্যন্তরীণ রেডিয়াল ক্লিয়ারেন্স, তার সবচেয়ে সহজ শর্তে, বিয়ারিং আনমাউন্ট করা এবং লোড মুক্ত থাকাকালীন একটি বিয়ারিং রিং অন্যটির সাথে একটি রেডিয়াল দিকের আপেক্ষিকভাবে সরাতে পারে এমন মোট দূরত্ব। এটি একটি উত্পাদন সহনশীলতা নয় তবে উত্পাদনের সময় বিয়ারিংয়ের মধ্যে তৈরি একটি ইচ্ছাকৃত নকশা বৈশিষ্ট্য।

অভ্যন্তরীণ ক্লিয়ারেন্সের তাত্পর্য বাড়াবাড়ি করা যাবে না। এটি তাপীয় সম্প্রসারণের জন্য ক্ষতিপূরণ দেয়, সঠিক লোড বিতরণ নিশ্চিত করে, এবং ভারবহনের সংবেদনশীলতা ভুলভাবে এবং অপারেটিং অবস্থার উপর প্রভাব ফেলে। একটি ভুল ক্লিয়ারেন্স-খুব আঁটসাঁট হোক বা খুব আলগা হোক-অত্যধিক তাপ, কম্পন বৃদ্ধি, আয়ুষ্কাল হ্রাস, এবং বিপর্যয়কর ভারবহন ব্যর্থতা সহ অনেক সমস্যার কারণ হতে পারে।

ডিপ গ্রুভ বল বিয়ারিং-এ অভ্যন্তরীণ ক্লিয়ারেন্সের শ্রেণীবিভাগ

আন্তর্জাতিক মান, প্রাথমিকভাবে ISO 5753:1991 (চীনে GB/T 4604-1999 হিসাবে গৃহীত), রেডিয়াল অভ্যন্তরীণ ক্লিয়ারেন্স শ্রেণীবদ্ধ করার জন্য একটি প্রমিত কাঠামো প্রদান করে।

ক্লিয়ারেন্স গ্রুপগুলিকে নির্দিষ্ট কোড দ্বারা মনোনীত করা হয়, সবচেয়ে টাইট থেকে লোজেস্ট ক্লিয়ারেন্সে চলে যায়।

ক্ষুদ্র এবং ছোট-ব্যাসের বিয়ারিংয়ের জন্য, একটি ভিন্ন স্কেল, যার উপসর্গে "MC" ব্যবহার করা হয়:

MC1: ক্ষুদ্রতম ছাড়পত্র

MC2

MC3: ক্ষুদ্রাকার বিয়ারিংয়ের জন্য স্ট্যান্ডার্ড ক্লিয়ারেন্স

MC4

MC5

MC6: সবচেয়ে বড় ছাড়পত্র

এটা মনে রাখা গুরুত্বপূর্ণ যে ইনস্টলেশনের আগে একটি বিয়ারিং এর প্রাথমিক ক্লিয়ারেন্স এর অপারেশনাল ক্লিয়ারেন্স নয়। বিয়ারিংটিকে একটি শ্যাফ্টের উপর মাউন্ট করা (প্রায়শই একটি হস্তক্ষেপের সাথে উপযুক্ত) এবং এটিকে একটি আবাসনে বসানো প্রাথমিক ক্লিয়ারেন্সকে হ্রাস করবে। তদ্ব্যতীত, অপারেশন চলাকালীন, ভিতরের এবং বাইরের রিংগুলির তাপীয় সম্প্রসারণ ক্লিয়ারেন্সকে আরও পরিবর্তন করে।

অতএব, সঠিক প্রাথমিক ক্লিয়ারেন্স গোষ্ঠী নির্বাচন করার জন্য এই কারণগুলির যত্ন সহকারে বিবেচনা করা প্রয়োজন যাতে বিয়ারিং তার আদর্শ কাজের ছাড়পত্রের সাথে কাজ করে।

ইন-গভীর চেহারা: C3 ক্লিয়ারেন্স এবং এর ব্যাপক ব্যবহার

C3 ক্লিয়ারেন্স বিয়ারিংগুলি বিশেষ মনোযোগের যোগ্য কারণ তারা তর্কযোগ্যভাবে সাধারণ শিল্প অ্যাপ্লিকেশনের জন্য সবচেয়ে সাধারণভাবে নির্দিষ্ট করা "আলগা" ক্লিয়ারেন্স বিয়ারিং।

আপনি যখন *6208ZZ C3* এর ​​মত একটি বিয়ারিং পদবী দেখেন, তখন "C3" এর অভ্যন্তরীণ ক্লিয়ারেন্স গ্রুপ নির্দেশ করে। একটি C3 ক্লিয়ারেন্স স্ট্যান্ডার্ড CN ক্লিয়ারেন্সের চেয়ে বেশি কিন্তু C4 . এর চেয়ে কম এই নির্দিষ্ট পরিসর এটিকে ব্যতিক্রমী বহুমুখী করে তোলে।

কেন C3 এত জনপ্রিয়?
এটি তাপীয় সম্প্রসারণের বিরুদ্ধে সুরক্ষা মার্জিন হিসাবে কাজ করে। যেহেতু একটি ভারবহন লোডের অধীনে এবং গতিতে কাজ করে, ঘর্ষণ তাপ উৎপন্ন করে। অভ্যন্তরীণ রিং, সাধারণত চাপে-একটি শ্যাফ্টের উপর ফিট করা হয়, বাইরের বলয়ের চেয়ে গরম হয়ে যায়, যা প্রায়শই একটি শীতল কাঠামোতে থাকে। এই তাপমাত্রার পার্থক্যের কারণে ভিতরের রিংটি বাইরের বলয়ের চেয়ে বেশি প্রসারিত হয়, কার্যকরভাবে অপারেশনের সময় ভারবহনের অভ্যন্তরীণ ক্লিয়ারেন্স কমিয়ে দেয়।

যদি এই ধরনের পরিস্থিতিতে একটি স্ট্যান্ডার্ড ক্লিয়ারেন্স (CN) বিয়ারিং ব্যবহার করা হয়, তাহলে এই তাপীয় হ্রাস সমস্ত ছাড়পত্র মুছে ফেলতে পারে, যা একটি পূর্ব-লোড অবস্থার দিকে পরিচালিত করে। এটি অত্যধিক তাপ উৎপন্ন করবে, নাটকীয়ভাবে ঘর্ষণ বাড়াবে এবং দ্রুত ভারবহন ব্যর্থতার দিকে পরিচালিত করবে।

একটি C3 ক্লিয়ারেন্স বিয়ারিং এই তাপীয় সম্প্রসারণের জন্য ভিতরে অতিরিক্ত "রুম" প্রদান করে। এটি নিশ্চিত করে যে অপারেটিং তাপমাত্রায়ও, বিয়ারিং একটি ইতিবাচক ছাড়পত্র বজায় রাখে, যা মসৃণ অপারেশন, সঠিক তৈলাক্তকরণ এবং দীর্ঘ পরিষেবা জীবনকে অনুমতি দেয়।

সঠিক ক্লিয়ারেন্স নির্বাচন করা: অ্যাপ্লিকেশন-ভিত্তিক নির্দেশিকা

সঠিক ক্লিয়ারেন্স নির্বাচন করা একটি কৌশলগত সিদ্ধান্ত। সাধারণ অ্যাপ্লিকেশন ডোমেন এবং অপারেটিং অবস্থার উপর ভিত্তি করে এখানে একটি নির্দেশিকা রয়েছে৷

1. সাধারণ যন্ত্রপাতি এবং স্ট্যান্ডার্ড অ্যাপ্লিকেশন

প্রস্তাবিত ছাড়পত্র: CN (C0) - স্ট্যান্ডার্ড ক্লিয়ারেন্স

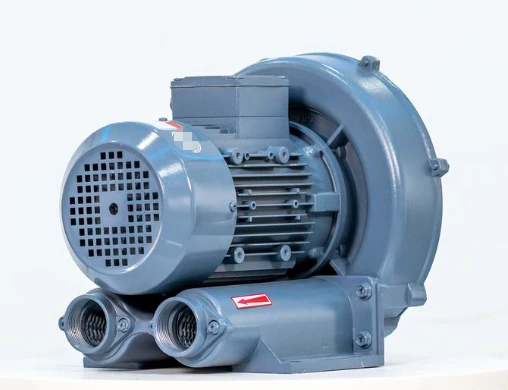

উদাহরণ: গিয়ারবক্স, পরিবাহক, শিল্প ব্লোয়ার এবং স্থিতিশীল তাপমাত্রা এবং মাঝারি গতিতে উপাদান পরিচালনার সরঞ্জাম।

যুক্তি: এই অ্যাপ্লিকেশনগুলি চরম তাপ উত্পাদন ছাড়াই অনুমানযোগ্য অবস্থার অধীনে কাজ করে। স্ট্যান্ডার্ড ক্লিয়ারেন্স কর্মক্ষমতা এবং দীর্ঘায়ু একটি সর্বোত্তম ভারসাম্য প্রদান করে।

2. বৈদ্যুতিক মোটর, জেনারেটর, এবং উচ্চ-গতির অ্যাপ্লিকেশন

প্রস্তাবিত ছাড়পত্র: C3

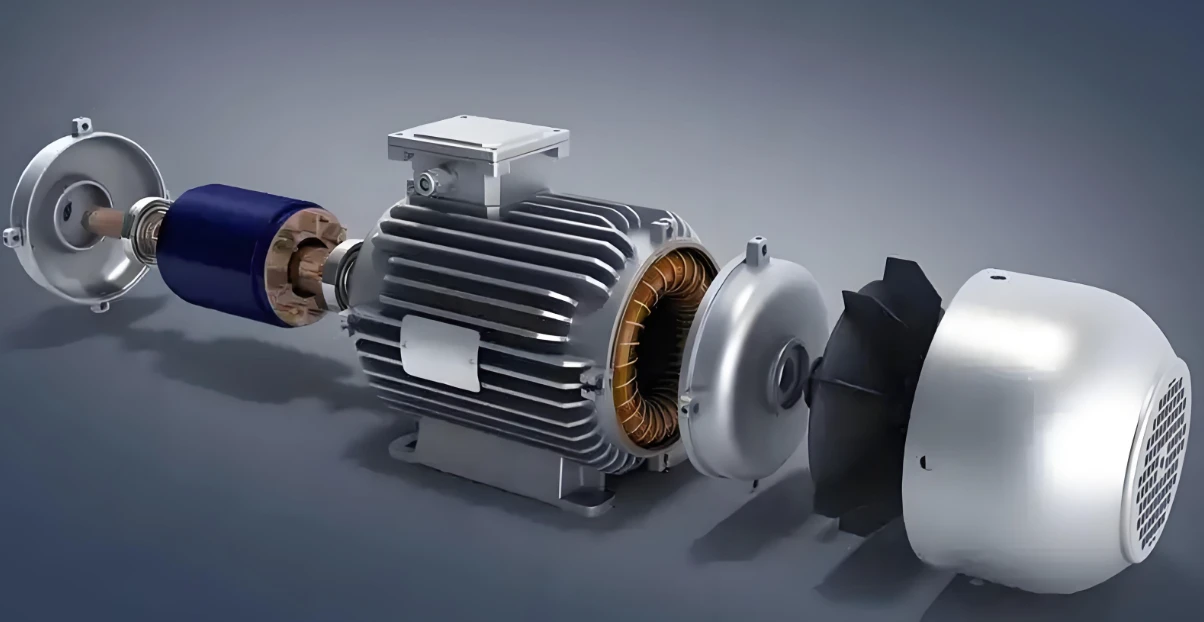

উদাহরণ: এসি/ডিসি মোটর, জেনারেটর, পাম্প, কম্প্রেসার এবং স্পিন্ডেল ড্রাইভ।

যুক্তি: এই ইউনিটগুলি নিয়মিতভাবে উল্লেখযোগ্য অভ্যন্তরীণ তাপ তৈরির- অভিজ্ঞতা লাভ করে। C3 ক্লিয়ারেন্স অভ্যন্তরীণ রিং (গরম) এবং বাইরের রিং (ঠান্ডা) এর মধ্যে ডিফারেনশিয়াল তাপীয় প্রসারণের জন্য ক্ষতিপূরণ দেয়, বিপজ্জনক প্রি-লোড প্রতিরোধ করে এবং স্থিতিশীল অপারেশন নিশ্চিত করে। শিল্প সূত্রে যেমন উল্লেখ করা হয়েছে, CM ক্লিয়ারেন্স (CN এবং C3 এর মধ্যে একটি মান) বিশেষভাবে মোটর অ্যাপ্লিকেশনের জন্য ইঞ্জিনিয়ার করা হয়েছে যেখানে একটি খুব সংকীর্ণ ক্লিয়ারেন্স পরিসীমা গুরুত্বপূর্ণ।

3. উচ্চ-তাপমাত্রা এবং গুরুতর পরিবেশ

প্রস্তাবিত ছাড়পত্র: C4 বা C5

উদাহরণ: ফার্নেস কনভেয়র, ড্রায়ার বিয়ারিং, ধাতুবিদ্যার সরঞ্জাম এবং তাপ উত্সের কাছাকাছি অ্যাপ্লিকেশন।

যুক্তি: উচ্চ পরিবেষ্টিত তাপমাত্রা সহ পরিবেশে বা যেখানে ভারবহন নিজেই চরম তাপের শিকার হয়, সেখানে ব্যাপক তাপীয় প্রসারণ ঘটে। থার্মাল লকিং এবং বিপর্যয়কর ব্যর্থতা এড়াতে C4 এবং C5 এর মতো বড় ক্লিয়ারেন্স গ্রুপগুলি অপরিহার্য। উদাহরণস্বরূপ, 350 ডিগ্রি পরিবেশের জন্য ডিজাইন করা SKF-এর উচ্চ-তাপমাত্রার গভীর খাঁজকাটা বল বিয়ারিংগুলিতে বিশেষভাবে একটি ছাড়পত্র রয়েছে যা "C5 এর একাধিক"।

4. নির্ভুলতা এবং কম-শব্দ অ্যাপ্লিকেশন

প্রস্তাবিত ছাড়পত্র: C2

উদাহরণ: মেশিন টুল স্পিন্ডল, নির্ভুল চিকিৎসা যন্ত্র, পরিমাপ ডিভাইস, এবং অডিও সরঞ্জাম।

যুক্তি: এই অ্যাপ্লিকেশনগুলি ন্যূনতম কম্পন এবং চরম ঘূর্ণনগত নির্ভুলতার দাবি করে। কঠোর ক্লিয়ারেন্স রোলিং উপাদানগুলির আরও ভাল নিয়ন্ত্রণ প্রদান করে, "রান-আউট" এবং শব্দ কমায়৷ এগুলি ব্যবহার করা হয় যেখানে অপারেটিং তাপমাত্রা স্থিতিশীল এবং কম বলে পরিচিত।

একটি সমালোচনামূলক বিবেচনা:
ছাড়পত্রের পছন্দটি অবশ্যই ফিটিং অনুশীলনের জন্য দায়ী। যদি একটি ভারবহন একটি ভারী হস্তক্ষেপের সাথে মাউন্ট করা হয় শ্যাফ্ট এবং হাউজিং উভয় ক্ষেত্রেই, প্রাথমিক ক্লিয়ারেন্সের ফলে হ্রাস যথেষ্ট হবে। এই ধরনের ক্ষেত্রে, চূড়ান্ত অপারেশনাল ক্লিয়ারেন্স সঠিক কিনা তা নিশ্চিত করার জন্য একটি বড় প্রাথমিক ছাড়পত্র (যেমন, C3 বা C4) নির্বাচন করা প্রয়োজন।

উপসংহার: সঠিক ক্লিয়ারেন্স সহ কর্মক্ষমতা অপ্টিমাইজ করা

গভীর খাঁজ বল বিয়ারিংয়ের জন্য সঠিক অভ্যন্তরীণ ক্লিয়ারেন্স বোঝা এবং নির্বাচন করা নির্ভরযোগ্য যান্ত্রিক নকশা এবং রক্ষণাবেক্ষণের ভিত্তি। এটি একটি-আকার-সমস্ত সিদ্ধান্তের জন্য উপযুক্ত নয়-কিন্তু অপারেটিং গতি, তাপমাত্রা, লোড এবং ফিটিং অবস্থার উপর ভিত্তি করে একটি সুনির্দিষ্ট গণনা।

স্থিতিশীল, সাধারণ-উদ্দেশ্য অ্যাপ্লিকেশনের জন্য, আদর্শ CN (C0) ছাড়পত্র যথেষ্ট।

বৈদ্যুতিক মোটর, উচ্চ -গতির সরঞ্জাম এবং বেশিরভাগ শিল্প যন্ত্রপাতির জন্য, C3 ক্লিয়ারেন্স হল তাপ সম্প্রসারণ পরিচালনা করার জন্য বহুমুখী এবং নিরাপদ পছন্দ।

উচ্চ-তাপমাত্রার পরিবেশ এবং গুরুতর অবস্থার জন্য, খিঁচুনি প্রতিরোধ করতে C4 বা C5 ছাড়পত্র বিবেচনা করুন।

উচ্চ-নির্ভুলতা, কম-শব্দ সিস্টেমের জন্য, একটি কঠোর C2 ক্লিয়ারেন্স কর্মক্ষমতা বাড়াতে পারে।

সর্বদা মনে রাখবেন যে বিয়ারিং এর ক্লিয়ারেন্স কোড এটির উপাধির একটি মূল অংশ। এটিকে উপেক্ষা করলে অপ্রত্যাশিত ডাউনটাইম এবং খরচ হতে পারে। সঠিক অভ্যন্তরীণ ক্লিয়ারেন্সকে অগ্রাধিকার দিয়ে, আপনি নিশ্চিত করেন যে আপনার যন্ত্রপাতি মসৃণভাবে চলে, দীর্ঘস্থায়ী হয় এবং আরও দক্ষতার সাথে কাজ করে।
