UCF বিয়ারিং -পিলো ব্লক বিয়ারিং
UCF বিয়ারিং এর সংজ্ঞা এবং মৌলিক ধারণা
UCF বিয়ারিং হল হাউজিং সহ বল বিয়ারিং সন্নিবেশ করার জন্য একটি প্রমিত পদবী ব্যবস্থা। নামটি স্পষ্ট কাঠামোগত বৈশিষ্ট্যগুলিকে বোঝায়: "UC" মানে "সেট স্ক্রু সহ বল বিয়ারিং সন্নিবেশ করান" এবং "F" বলতে "বর্গাকার আবাসন" বোঝায়। এই বিয়ারিং ইউনিট রোলিং বিয়ারিং এবং হাউজিংকে এক ইউনিটে সংহত করে এবং এটি একটি মডুলার উপাদান যা ইনস্টলেশনের জন্য প্রস্তুত।
------আন্তর্জাতিক মানের দৃষ্টিকোণ থেকে, UCF NTN এবং NSK-এর মতো জাপানি বিয়ারিং কোম্পানিগুলির পণ্য কোড সিস্টেমের অন্তর্গত। চাইনিজ স্ট্যান্ডার্ড JB/T 6640-2007-এ, এটি "UCFU" কোডের সাথে মিলে যায়, যা বিশেষভাবে বর্গাকার আসন সেট স্ক্রু টাইপ কাঠামোকে বোঝায়।
UCF বিয়ারিং এর মূল নকশা:
বাইরের বলয়ের বাইরের পৃষ্ঠটি গোলাকার, যা ভারবহন আসনের গোলাকার অভ্যন্তরীণ গর্তের সাথে মেলে। এই কাঠামোটি ভারবহনকে একটি নির্দিষ্ট স্ব-সারিবদ্ধ করার ক্ষমতা দেয় (সাধারণত সর্বোচ্চ 2.5 ডিগ্রি অক্ষের বিচ্যুতির অনুমতি দেয়), যা শ্যাফ্ট বাঁকানো বা দুর্বল ইনস্টলেশন সারিবদ্ধতার কারণে সৃষ্ট বিচ্যুতির জন্য কার্যকরভাবে ক্ষতিপূরণ দিতে পারে। বিয়ারিং আগে থেকে-গ্রীসে ভরা থাকে এবং ফ্যাক্টরি থেকে বের হওয়ার সময় ডবল সিল স্ট্রাকচার দিয়ে সজ্জিত থাকে। এটির ধুলো এবং আর্দ্রতার মতো কঠোর পরিবেশে দীর্ঘ-স্থায়ী ক্রিয়াকলাপের বৈশিষ্ট্য রয়েছে, যা সাইটের ইনস্টলেশন এবং রক্ষণাবেক্ষণ প্রক্রিয়াটিকে ব্যাপকভাবে সহজ করে তোলে।
সাধারণ উপকরণ এবং UCF বিয়ারিং বৈশিষ্ট্য
UCF বিয়ারিংয়ের উপাদান নির্বাচন সরাসরি তাদের কর্মক্ষমতা এবং প্রযোজ্য পরিস্থিতিতে প্রভাবিত করে। তারা প্রধানত তিন ধরনের উপকরণ অন্তর্ভুক্ত: বিয়ারিং বডি, সিট বডি এবং সিলিং উপাদান।
ভারবহন শরীরের উপাদান কি?
মূলধারায় উচ্চ কার্বন ক্রোমিয়াম বিয়ারিং ইস্পাত GCr15 (সম্পূর্ণ শক্ত ধরনের) ব্যবহার করা হয়, যা চমৎকার পরিধান প্রতিরোধ এবং ক্লান্তি শক্তি প্রদান করে; ক্ষয়কারী পরিবেশে, স্টেইনলেস বিয়ারিং স্টিল AISI440 (9Cr18) জং প্রতিরোধ এবং যান্ত্রিক বৈশিষ্ট্য উভয়ই বিবেচনায় নিতে ব্যবহৃত হয়। বিশেষ অ্যাপ্লিকেশন যেমন খাদ্য যন্ত্রপাতি এমনকি স্বাস্থ্যবিধি এবং রাসায়নিক জারা প্রতিরোধের প্রয়োজনীয়তা মেটাতে নিকেল-প্লেটেড ব্রাস বা ক্রোম স্টিল ব্যবহার করে।
আসন উপাদান কি?
বর্গাকার আসন (এফ টাইপ) প্রধানত ঢালাই লোহা (যেমন ধূসর ঢালাই লোহা) দিয়ে তৈরি, যার উচ্চ দৃঢ়তা এবং কম্পন হ্রাস বৈশিষ্ট্য রয়েছে এবং ভারী{0} শুল্ক শিল্প পরিবেশের জন্য উপযুক্ত; লাইটওয়েট বা জারা{1}}প্রতিরোধী পরিস্থিতিতে, রিইনফোর্সড পলিপ্রোপিলিন (PP+গ্লাস ফাইবার) ব্যবহার করা হয় এবং পৃষ্ঠটি AISI 304 স্টেইনলেস স্টিল দিয়ে আবৃত থাকে। খাদ্য প্রক্রিয়াকরণ এবং ফার্মাসিউটিক্যাল সরঞ্জামগুলিতে এই ধরনের নকশা সাধারণ।
অক্জিলিয়ারী উপাদান উপাদান কি?
সিলিং রিং সাধারণত এনবিআর নাইট্রিল রাবার দিয়ে তৈরি, যা পরিধানের প্রতিরোধ এবং স্থিতিস্থাপকতার ভারসাম্য বজায় রাখে; খাঁচা F1 কার্বন ইস্পাত স্ট্যাম্পিং তৈরি করা হয়; এককেন্দ্রিক হাতা এবং উপরের স্ক্রু পৃষ্ঠ-কঠিন ক্রোম ইস্পাত দিয়ে তৈরি।
UCF বিয়ারিং এর স্ট্রাকচারাল ডিজাইনের বিশ্লেষণ
UCF বিয়ারিং ইউনিট হল একটি বাইরের গোলাকার বিয়ারিং এবং একটি বর্গাকার আসনের নির্ভুল সমন্বয়। এর কাঠামোগত নকশা নিম্নলিখিত মূল বৈশিষ্ট্যগুলি অন্তর্ভুক্ত করে:
শক্ত করার প্রক্রিয়া
UC বিয়ারিংগুলি ভিতরের রিং ফ্ল্যাঞ্জে স্ক্রু সেট করেছে, যা কাঁধের অবস্থানের প্রয়োজন ছাড়াই সরাসরি অপটিক্যাল অক্ষে লক করা যেতে পারে। এই কাঠামো UK টাইপ (টেপারড হোল) এবং UEL টাইপ (অকেন্দ্রিক হাতা) তুলনায় অক্ষীয় অবস্থান সামঞ্জস্যের জন্য আরও সুবিধাজনক। স্ক্রুগুলিকে শক্ত করার সময়, অনুগ্রহ করে মনে রাখবেন: অক্ষীয় লোডটি রেট করা ডায়নামিক লোডের 20% এর বেশি হওয়া উচিত নয় যাতে ওভারলোডের কারণে শিথিল হওয়া এড়ানো যায়।
সিলিং সিস্টেম
এটি ডবল-পার্শ্বযুক্ত যোগাযোগ সীল ব্যবহার করে (সাধারণত ইস্পাত ফ্রেম + রাবার ঠোঁট সীল) এবং দীর্ঘ-স্থায়ী লিথিয়াম-ভিত্তিক গ্রীস দিয়ে পূর্ণ। সিলিং কাঠামো কার্যকরভাবে ধুলো এবং জলীয় বাষ্পকে আক্রমণ থেকে প্রতিরোধ করতে পারে এবং আজীবন তৈলাক্তকরণ অর্জন করতে পারে (মাঝারি কাজের অবস্থার অধীনে)।
আসন ইনস্টলেশন নকশা
বর্গাকার আসনের নীচে চারটি মাউন্টিং গর্ত দিয়ে মেশিন করা হয়, যা বোল্ট দ্বারা সরঞ্জামের বেসে স্থির করা হয়। বিনিময়যোগ্যতা নিশ্চিত করতে গর্তের ব্যবধান মানসম্মত (যেমন UCF205 এর জন্য 70×70mm)। বস নকশা (যেমন UCFS প্রকার) সংকীর্ণ স্থানে ইনস্টলেশনের জন্য সুবিধাজনক।
ইউসিএফ বিয়ারিংয়ের মূল বৈশিষ্ট্য এবং প্রযুক্তিগত সুবিধা
UCF বিয়ারিং শিল্প অ্যাপ্লিকেশনে বেশ কিছু অসামান্য বৈশিষ্ট্য প্রদর্শন করে:
গোলাকার বাইরের ব্যাস এবং বল সকেটের সংমিশ্রণ শ্যাফ্ট বাঁকানো বা কেন্দ্রীভূত ত্রুটির জন্য ক্ষতিপূরণের জন্য একটি ±1 ডিগ্রি -2.5 ডিগ্রি কেন্দ্রীভূত পরিসর প্রদান করে, বিশেষ করে দীর্ঘ শ্যাফ্ট সিস্টেমের জন্য উপযুক্ত (যেমন কনভেয়র)
ডবল সীল নকশা (প্রায়শই ধুলো কভার সঙ্গে) সুরক্ষা স্তর IP55 বা তার উপরে পৌঁছায়। ফ্যাক্টরি প্রি-লুব্রিকেটেড ডিজাইন পরিষ্কার এবং প্রাথমিক তেল দেওয়ার প্রক্রিয়াকে বাদ দেয়, রক্ষণাবেক্ষণের খরচ কমিয়ে দেয়।
উদাহরণ হিসাবে UCF212-J7 নিলে, এর মৌলিক রেটেড ডায়নামিক লোড 52,000N পর্যন্ত, ক্লান্তি লোড সীমা 1,530N, এবং অপারেটিং তাপমাত্রা পরিসীমা -20 ডিগ্রি ~ 120 ডিগ্রি, যা ভারী লোড এবং তাপমাত্রা ওঠানামা পরিবেশের জন্য উপযুক্ত। ধূসর ঢালাই আয়রন বডি সিস্টেমের দৃঢ়তা এবং স্যাঁতসেঁতে বৈশিষ্ট্যগুলিকে আরও উন্নত করে
সমন্বিত কাঠামোটি ভারবহন এবং আসনের মধ্যে কেন্দ্রীভূত সমন্বয়ের প্রয়োজনীয়তা দূর করে, এবং বর্গক্ষেত্র আসনটি সরাসরি বোল্ট দিয়ে স্থির করা যেতে পারে, যা সরঞ্জাম সমাবেশের সময়কে 40% এর বেশি কমিয়ে দেয়। UCF211-এর মতো সাধারণ মডেলের ইনস্টলেশনের জন্য শুধুমাত্র উপরের স্ক্রু এবং বেস বোল্টগুলিকে শক্ত করা প্রয়োজন।
UCF bearings প্রধান প্রয়োগ এলাকা
এর দৃঢ়তা এবং পরিবেশগত অভিযোজনযোগ্যতার কারণে, UCF বিয়ারিংগুলি নিম্নলিখিত ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়:
ভারী শিল্প এবং পরিবহণ সিস্টেম
খনির যন্ত্রপাতি এবং ইস্পাত মিল পরিবাহক রোলারে ভারী বোঝা বহন করুন। সাধারণ মডেল যেমন UCF212-J7 ঢালাই আয়রন সিট বিয়ারিং উৎপাদন লাইন পরিবাহক সিস্টেমে ব্যবহৃত হয়
01
পরিবেশ সুরক্ষা এবং জনসাধারণের সুবিধা
UCF213 বিয়ারিংগুলি বিশেষভাবে এয়ারেটর এবং পাম্প শ্যাফ্টের জন্য স্যুয়েজ ট্রিটমেন্ট সরঞ্জামগুলিতে ব্যবহৃত হয়। তাদের জারা প্রতিরোধের এবং সিল করার বৈশিষ্ট্যগুলি নিকাশী পরিবেশ সহ্য করতে পারে।
02
বিল্ডিং উপকরণ এবং কাচ উত্পাদন
ইনসুলেটিং গ্লাস প্রোডাকশন লাইনের রোলার এবং কনভেয়রগুলি UCF215 এর মতো বড়-আকারের বিয়ারিং ব্যবহার করে (অভ্যন্তরীণ ব্যাস 75 মিমি), যা উচ্চ তাপমাত্রা এবং ধুলো সহ্য করতে পারে।
03
কৃষি ও নির্মাণ যন্ত্রপাতি
UCF200 সিরিজটি ট্রাক্টর এবং হার্ভেস্টারের ট্রান্সমিশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। এর ধূলিকণা-প্রুফ ডিজাইন ধুলোময় মাঠের পরিবেশের জন্য উপযুক্ত।
04
খাদ্য এবং ফার্মাসিউটিক্যাল শিল্প
পিপি বডি এবং স্টেইনলেস স্টিলের কভার সহ UCF/CXA সিরিজ FDA স্বাস্থ্যবিধি মান পূরণ করে এবং লাইন ফিলিং, বাছাই মেশিন ইত্যাদিতে ব্যবহৃত হয়। এটি ব্যাকটেরিয়াল ডিটারজেন্টের ক্ষয় প্রতিরোধ করতে পারে।
05

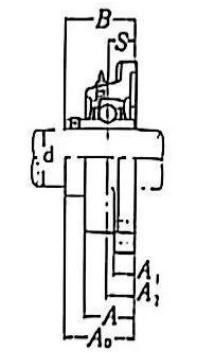

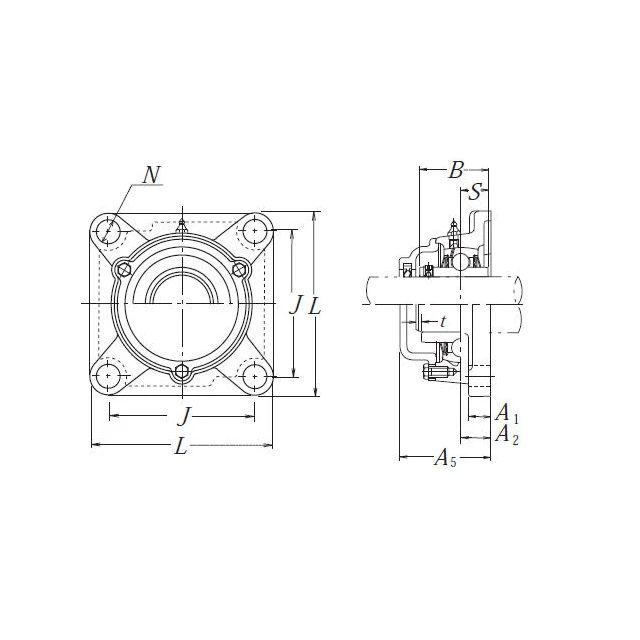

uCF ভারবহন মাত্রা
UCF সিরিজ
| ইউনিট নং | মাত্রা (মিমি, ইঞ্চি) | ওজন (কেজি) | |||||||||
| d | L | J | AZ | A1 | A | A0 | N | S | B | ||
| UCF201 | 12 মিমি | 85 | 64 | 15 | 12 | 25.5 | 33.3 | 12 | 12.7 | 31 | 0.60 |
| UCF202 | 15 মিমি | 85 | 64 | 15 | 12 | 25.5 | 33.3 | 12 | 12.7 | 31 | 0.60 |
| UCF203 | 17 মিমি | 85 | 64 | 15 | 12 | 25,5 | 33.3 | 12 | 12.7 | 31 | 0.60 |
| UCF204 | 20 মিমি | 85 | 64 | 15 | 12 | 25.5 | 33.3 | 12 | 12.7 | 31 | 0.60 |
| UCF204-12 | 3/4 ইঞ্চি | 85 | 64 | 15 | 12 | 25.5 | 33.3 | 12 | 12.7 | 31 | 0.60 |
| UCF205 | 25 মিমি | 95 | 70 | 16 | 14 | 27 | 35.8 | 12 | 14.3 | 34.1 | 0.80 |
| UCF205-16 | 3/4 ইঞ্চি | 95 | 70 | 16 | 14 | 27 | 3S.8 | 12 | 14.3 | 34.1 | 0.80 |
| UCF206 | 30 মিমি | 108 | 83 | 18 | 14 | 31 | 40.2 | 12 | 15.9 | 38.1 | 1.05 |
| UCF206-18 | 1-1/8 ইঞ্চি | 108 | 83 | 18 | 14 | 31 | 40.2 | 12 | 15.9 | 38.1 | 1.05 |
| UCF207 | 35 মিমি | 117 | 92 | 19 | 16 | 34 | 44.4 | 14 | 17.5 | 42.9 | 1.45 |
| UCF207-20 | 1-1/4 ইঞ্চি | 117 | 92 | 19 | 16 | 34 | 44.4 | 14 | 17.5 | 42.9 | 1.45 |
| UCF208 | 40 মিমি | 130 | 102 | 21 | 16 | 36 | 51.2 | 16 | 19 | 49.2 | 1.84 |
| UCF208-24 | 1-1/2 ইঞ্চি | 130 | 102 | 21 | 16 | 36 | 51.2 | 16 | 19 | 49.2 | 1.84 |
| UCF209 | 45 মিমি | 137 | 105 | 22 | 18 | 38 | 52.2 | 16 | 19 | 49.2 | 2.15 |
| UCF209-28 | 1-3/4 ইঞ্চি | 137 | 105 | 22 | 18 | 38 | 52.2 | 16 | 19 | 49.2 | 2.15 |
| UCF210 | 50 মিমি | 143 | 111 | 22 | 18 | 40 | 54.6 | 16 | 19 | 51.6 | 2.45 |
| UCF210-30 | 1-7/8 ইঞ্চি | 143 | 111 | 22 | 18 | 40 | 54.6 | 16 | 19 | S1.6 | 2.45 |
| UCF211 | 55 মিমি | 162 | 130 | 25 | 20 | 43 | 58.4 | 19 | 22.2 | 55.6 | 3.10 |
| UCF211-32 | 2 ইঞ্চি | 162 | 130 | 25 | 20 | 43 | 58.4 | 19 | 22.2 | 55.6 | 3.10 |
| UCF212 | 60 মিমি | 175 | 143 | 29 | 20 | 48 | 68.7 | 19 | 25.4 | 65.1 | 4.15 |
| UCF212-36 | 2-1/4 ইঞ্চি | 175 | 143 | 29 | 20 | 48 | 68.7 | 19 | 25.4 | 65.1 | 4.15 |
| UCF213 | 65 মিমি | 187 | 149 | 30 | 22 | 50 | 69.7 | 19 | 25.4 | 65.1 | 5.00 |
| UCF213-40 | 2-1/2 ইঞ্চি | 187 | 149 | 30 | 22 | 50 | 69.7 | 19 | 25.4 | 65.1 | 5.00 |
| UCF214 | 70 মিমি | 193 | 152 | 31 | 22 | 54 | 75.4 | 19 | 30.2 | 74.6 | 5.60 |
| UCF214-44 | 2-3/4 ইঞ্চি | 193 | 152 | 31 | 22 | 54 | 75.4 | 19 | 30,2 | 74.6 | 5.60 |
| UCF215 | 75 মিমি | 200 | 159 | 34 | 22 | 56 | 78.5 | 19 | 33.3 | 77.8 | 6.90 |
| UCF215-48 | 3 ইঞ্চি | 200 | 159 | 34 | 22 | 56 | 78.5 | 19 | 33.3 | 77.8 | 6.90 |
| UCF216 | 80 মিমি | 208 | 165 | 34 | 22 | 58 | 83.3 | 23 | 33.3 | 82.6 | 7.50 |
| UCF217 | 85 মিমি | 220 | 175 | 36 | 24 | 63 | 87.6 | 23 | 34.1 | 85.7 | 9.60 |
| UCF216 | 90 মিমি | 235 | 137 | 40 | 24 | 68 | 96.3 | 23 | 39.7 | 96 | 12.10 |
